Sie benötigen einen MC-Übertrager, wenn Sie ein Moving-Coil (MC)-Tonabnehmersystem an einem Phono-Vorverstärker oder Verstärker mit reiner MM (Moving-Magnet)-Eingangsstufe betreiben möchten. Ohne diese spezielle Komponente werden Sie den vollen Klangvorteil eines hochwertigen MC-Tonabnehmers nicht erzielen können, da dessen Ausgangssignal zu gering ist, um von einem MM-Eingang adäquat verstärkt zu werden.
Das sind die beliebtesten MC Übertrager Produkte
Die grundlegende Herausforderung: Impedanz und Verstärkung
MC-Tonabnehmersysteme zeichnen sich durch eine deutlich geringere Ausgangsspannung und einen anderen Impedanzverlauf im Vergleich zu MM-Systemen aus. Dies liegt in erster Linie an der geringeren Windungszahl der Spulen im MC-System, die direkt mit der Nadel verbunden sind. Diese Konstruktion ermöglicht zwar eine präzisere Abtastung und potenziell eine überlegene Klangqualität, stellt aber auch besondere Anforderungen an die Vorverstärkung. Ein typischer MM-Phono-Eingang ist darauf ausgelegt, Spannungen im Bereich von 3-7 mV zu verarbeiten, während MC-Systeme oft nur 0,1-0,5 mV liefern. Diese Differenz ist zu groß, um mit einer reinen MM-Vorstufe erfolgreich betrieben zu werden.
Wann genau ist ein MC-Übertrager die richtige Lösung?
Die Entscheidung für einen MC-Übertrager (auch als Step-Up-Transformer bezeichnet) fällt, wenn Sie folgende Situationen vorfinden:
- Sie besitzen ein MC-Tonabnehmersystem und Ihr aktueller Phono-Vorverstärker oder Verstärker verfügt ausschließlich über einen MM-Eingang.
- Sie möchten die Klangqualität Ihres MC-Systems voll ausschöpfen, aber Ihr Phono-Vorverstärker bietet keine dezidierte MC-Stufe oder die integrierte MC-Stufe entspricht nicht Ihren klanglichen Vorstellungen.
- Sie legen Wert auf passive Signalverarbeitung und bevorzugen die klanglichen Eigenschaften eines Übertragers gegenüber aktiven elektronischen Verstärkern, die für die MC-Anhebung verwendet werden.
- Sie haben spezifische klangliche Präferenzen, die durch die Charakteristik eines Übertragers besonders gut unterstützt werden, wie z.B. eine besondere Natürlichkeit und Musikalität.
- Sie möchten eine möglichst verlustfreie Anhebung des Signals, da die Wicklungen des Übertragers im Gegensatz zu aktiven Schaltungen keine zusätzliche aktive Verstärkung mit eigenen Rauschquellen einführen.
Funktionsweise und Prinzip eines MC-Übertragers
Ein MC-Übertrager ist im Grunde ein Transformator, der speziell für die Bedürfnisse von MC-Tonabnehmern entwickelt wurde. Er besteht aus zwei Spulen (Primär- und Sekundärwicklung), die auf einem gemeinsamen Eisenkern gewickelt sind. Das schwache Signal des MC-Tonabnehmers wird an die Primärwicklung des Übertragers angelegt. Durch die magnetische Kopplung im Kern wird dieses Signal auf die Sekundärwicklung übertragen, wo es auf ein Spannungsniveau angehoben wird, das dem Eingang eines MM-Phono-Vorverstärkers entspricht. Die Übertragungsrate (Übersetzungsverhältnis) des Übertragers bestimmt, wie stark das Signal angehoben wird. Dieses Verhältnis wird oft in Dezibel (dB) oder als Verhältnis von Windungszahlen angegeben.
Die Wahl des richtigen Übersetzungsverhältnisses ist entscheidend und hängt von der Ausgangsspannung und der Impedanz des verwendeten MC-Tonabnehmers ab. Ein zu hohes Übersetzungsverhältnis kann zu Übersteuerung des nachfolgenden MM-Eingangs führen, während ein zu niedriges Verhältnis die Anhebung nicht ausreichend gestaltet.
Vorteile der Verwendung eines MC-Übertragers
Die Entscheidung für einen MC-Übertrager bringt mehrere klangliche und technische Vorteile mit sich:
- Höchste Signalintegrität: Da Übertrager passive Bauteile sind, vermeiden sie die durch aktive elektronische Schaltungen verursachten Rauschquellen und Verzerrungen. Das Signal bleibt naturbelassen und detailreich.
- Optimale Anpassung an MC-Systeme: Sie bieten eine ideale Impedanzanpassung für MC-Tonabnehmer, was für eine präzise Signalübertragung unerlässlich ist.
- Klangliche Charakteristik: Viele Audiophile schätzen den spezifischen Klangcharakter von Übertragern, der oft als musikalisch, luftig und dynamisch beschrieben wird. Sie können dem Klang eine besondere Lebendigkeit und Wärme verleihen.
- Einfache Integration: Ein Übertrager lässt sich einfach zwischen den MC-Tonabnehmer und einen vorhandenen MM-Phono-Vorverstärker schalten.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Übertrager sind robust gebaut und haben eine lange Lebensdauer ohne die Notwendigkeit von Stromversorgung oder aktiven Komponenten, die altern könnten.
Unterschiede zu internen MC-Stufen und aktiven Vorverstärkern
Während einige Phono-Vorverstärker über integrierte MC-Vorstufen verfügen, gibt es klare Unterschiede zur Verwendung eines externen MC-Übertragers:
- Interne MC-Stufen: Diese sind oft elektronische Schaltungen (z.B. Operationsverstärker), die das schwache MC-Signal direkt verstärken. Die Qualität hängt stark von der Auslegung und den verwendeten Bauteilen ab. Sie benötigen in der Regel eine Stromversorgung.
- Aktive MC-Vorverstärker: Diese Geräte sind speziell dafür konzipiert, MC-Signale elektronisch zu verstärken. Sie bieten oft mehr Einstellungsmöglichkeiten (Gain, Impedanz, Kapazität) als integrierte Stufen.
- MC-Übertrager: Sie arbeiten rein passiv und nutzen die Prinzipien der elektromagnetischen Induktion. Sie sind oft klanglich als natürlicher und detaillierter wahrgenommen, da sie keine aktiven elektronischen Komponenten zur Verstärkung nutzen, die potenziell Rauschen oder Verzerrungen einführen könnten.
Die Wahl zwischen diesen Optionen hängt von Ihren persönlichen Vorlieben, dem Budget und der Qualität der vorhandenen Komponenten ab. Für Puristen und Liebhaber eines organischen Klangs ist der MC-Übertrager oft die erste Wahl.
Faktoren bei der Auswahl eines MC-Übertragers
Bei der Auswahl des passenden MC-Übertragers sollten Sie mehrere Aspekte berücksichtigen:
| Kategorie | Beschreibung | Wichtigkeit |
|---|---|---|
| Übersetzungsverhältnis (Gain) | Bestimmt die Spannungsanhebung. Muss zum MC-Tonabnehmer und zum MM-Eingang passen (z.B. 1:10, 1:20 oder in dB ausgedrückt wie 20 dB, 26 dB). | Sehr hoch |
| Impedanzanpassung | Die Lastimpedanz, die der Übertrager für den Tonabnehmer darstellt, muss optimal zum MC-System passen. Dies ist oft im Datenblatt des Tonabnehmers angegeben. | Hoch |
| Frequenzgang und Linearität | Ein guter Übertrager sollte einen linearen Frequenzgang über den gesamten hörbaren Bereich aufweisen, ohne Frequenzgänge zu verfärben. | Hoch |
| Abschirmung | Eine gute Abschirmung gegen äußere Störfelder (Netzbrummen, HF-Einstreuungen) ist essenziell für ein rauscharmes Signal. | Mittel |
| Bauweise und Materialien | Die Qualität des Eisenkerns und der Wickeldrähte sowie die Verarbeitung beeinflussen den Klang und die Haltbarkeit. | Mittel |
Anwendungsbereiche und Kompatibilität
MC-Übertrager sind universell einsetzbar, solange die grundlegenden Prinzipien der Signalübertragung und Anpassung beachtet werden. Sie sind die ideale Ergänzung für:
- Analoge Wiedergabeketten mit MM-Phono-Stufen: Dies ist der häufigste Einsatzbereich.
- Vorhandene Verstärker und Receiver: Wenn Ihr Verstärker über einen guten MM-Phono-Eingang verfügt, aber keine MC-Option bietet.
- Hochwertige Plattenspieler: Um das Potenzial von MC-Tonabnehmern voll auszuschöpfen.
- Studio-Umgebungen: Wo eine präzise und unverfälschte Signalübertragung gefragt ist.
Es ist wichtig, die technischen Spezifikationen Ihres MC-Tonabnehmers (Ausgangsspannung, Innenwiderstand) mit den Angaben des MC-Übertragers und Ihres MM-Phono-Vorverstärkers abzugleichen. Eine falsche Anpassung kann zu suboptimalen Klangergebnissen oder sogar Beschädigungen führen.
Wann könnte ein MC-Übertrager nicht die beste Wahl sein?
Es gibt Szenarien, in denen ein MC-Übertrager möglicherweise nicht die primäre oder beste Lösung darstellt:
- Wenn Ihr Phono-Vorverstärker bereits eine exzellente MC-Stufe hat: In diesem Fall könnte ein Übertrager keine hörbare Verbesserung bringen oder sogar eine Klangverschlechterung darstellen, wenn er nicht perfekt auf das System abgestimmt ist.
- Wenn Sie maximale Flexibilität bei den Einstellungen benötigen: Aktive MC-Vorverstärker bieten oft mehr Einstellungsmöglichkeiten für Gain, Impedanz und Kapazität, was für Experimentierfreudige oder bei der Verwendung verschiedener MC-Systeme vorteilhaft sein kann.
- Bei sehr tiefen Ausgangsspannungen von MC-Systemen: Manche extrem niederimpedanten MC-Systeme benötigen eine sehr hohe Verstärkung. Ein reiner Übertrager könnte hier an seine Grenzen stoßen, oder es werden spezielle Übertrager mit sehr hohem Übersetzungsverhältnis benötigt, die wiederum andere Herausforderungen (z.B. HF-Verhalten) mit sich bringen können.
- Wenn das Budget begrenzt ist: Hochwertige MC-Übertrager können eine erhebliche Investition darstellen.
Zusammenfassende Entscheidungsfindung
Sie benötigen einen MC-Übertrager, wenn Sie ein MC-Tonabnehmersystem verwenden möchten und Ihr vorhandener Phono-Vorverstärker nur über einen MM-Eingang verfügt oder dessen integrierte MC-Stufe klanglich nicht Ihren Ansprüchen genügt. Er dient als unverzichtbare Brücke, um das schwache Signal des MC-Systems auf ein Niveau anzuheben, das von einer MM-Stufe verarbeitet werden kann, wobei er gleichzeitig oft eine klangliche Aufwertung durch seine passive Arbeitsweise mit sich bringt.
Das sind die neuesten MC Übertrager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Wann benötigt man einen MC-Übertrager?
Was ist der Unterschied zwischen einem MC- und einem MM-Tonabnehmer in Bezug auf die benötigte Vorverstärkung?
Ein MC-Tonabnehmer hat eine sehr geringe Ausgangsspannung (typischerweise 0,1-0,5 mV) und eine niedrige Impedanz. Ein MM-Tonabnehmer hat eine höhere Ausgangsspannung (typischerweise 3-7 mV) und eine höhere Impedanz. Daher benötigen MC-Systeme eine wesentlich stärkere Vorverstärkung als MM-Systeme. Ein reiner MM-Phono-Eingang kann das Signal eines MC-Systems nicht ausreichend verstärken.
Kann ich einen MC-Übertrager auch für ein MM-Tonabnehmersystem verwenden?
Nein, das ist nicht empfehlenswert und wird nicht funktionieren. Ein MC-Übertrager ist darauf ausgelegt, die niedrige Spannung und Impedanz eines MC-Systems anzuheben. Wenn Sie ihn mit einem MM-System verbinden, würden Sie das ohnehin stärkere MM-Signal nochmals übermäßig verstärken, was zu Verzerrungen und Übersteuerung führt.
Welches Übersetzungsverhältnis sollte mein MC-Übertrager haben?
Das Übersetzungsverhältnis (oft in dB oder als Verhältnis wie 1:10, 1:20 angegeben) hängt von der Ausgangsspannung Ihres MC-Tonabnehmers und dem erforderlichen Gain Ihres MM-Phono-Vorverstärkers ab. Als Faustregel gilt: Je niedriger die Ausgangsspannung des MC-Systems, desto höher muss das Übersetzungsverhältnis des Übertragers sein. Viele Hersteller geben Empfehlungen für die Kombination ihrer Systeme an.
Was bedeutet die Impedanzanpassung bei einem MC-Übertrager?
Die Impedanzanpassung bezieht sich darauf, wie der Übertrager mit dem internen Widerstand des MC-Tonabnehmers interagiert. Eine korrekte Impedanzanpassung ist entscheidend für eine lineare Frequenzwiedergabe und vermeidet klangliche Einbrüche oder Überbetonungen bei bestimmten Frequenzen.
Wie schließe ich einen MC-Übertrager korrekt an meinen Phono-Vorverstärker an?

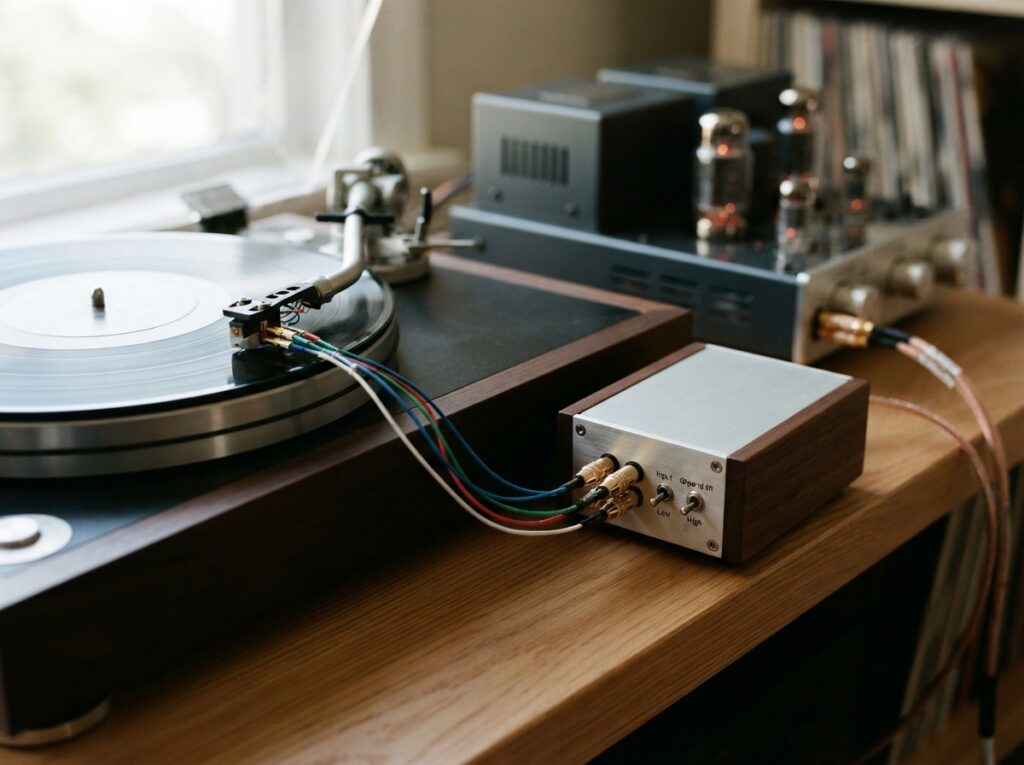

Sie verbinden die Ausgangsklemmen des MC-Tonabnehmers Ihres Plattenspielers mit den Eingangsklemmen des MC-Übertragers. Die Ausgangsklemmen des MC-Übertragers verbinden Sie dann mit den Eingangsklemmen des MM-Phono-Eingangs Ihres Verstärkers oder Phono-Vorverstärkers.
Welche klanglichen Unterschiede kann ich erwarten, wenn ich einen MC-Übertrager verwende?
Viele Hörer beschreiben den Klang mit einem guten MC-Übertrager als offener, detaillierter, dynamischer und natürlicher. Da Übertrager passive Bauteile sind und keine aktive Verstärkung mit eigener Rauschquelle nutzen, kann das Signal oft reiner und unverfälschter wiedergegeben werden, was zu einer gesteigerten Musikalität führt.
Benötigt ein MC-Übertrager eine eigene Stromversorgung?
Nein, in der Regel benötigen MC-Übertrager keine eigene Stromversorgung. Sie arbeiten nach dem Prinzip der elektromagnetischen Induktion und sind passive Bauteile, die lediglich das Signal des Tonabnehmers transformieren.
