Die präzise Einstellung von Tonabnehmer und Tonarm ist entscheidend für die Wiedergabe von Vinyl-Schallplatten mit maximaler Klangqualität und minimaler Abnutzung von Tonträger und Nadel. Wenn Sie das volle Potenzial Ihrer Hi-Fi-Anlage ausschöpfen möchten, ist die korrekte Justierung dieser Komponenten unerlässlich.
Das sind die beliebtesten Tonarmwaage Produkte
Die Bedeutung der exakten Tonarm- und Tonabnehmerjustierung
Ein falsch eingestellter Tonarm oder Tonabnehmer kann zu einer Reihe von Klangproblemen führen, von verzerrten Höhen bis hin zu einem kraftlosen Bass. Darüber hinaus kann eine unzureichende Einstellung die Lebensdauer Ihrer wertvollen Schallplattensammlung und der Tonabnehmernadel erheblich verkürzen. Die Harmonisierung von Tonabnehmer und Tonarm ist daher kein optionaler Schritt, sondern eine fundamentale Voraussetzung für audiophilen Genuss.
Tonabnehmerarten und ihre Justierungsanforderungen
Grundsätzlich lassen sich Tonabnehmer in zwei Hauptkategorien einteilen: Moving Magnet (MM) und Moving Coil (MC). MM-Systeme sind in der Regel robuster und bieten eine höhere Ausgangsspannung, was sie mit einer breiteren Palette von Phono-Vorverstärkern kompatibel macht. MC-Systeme hingegen zeichnen sich durch ihre höhere Detailauflösung und Dynamik aus, erfordern aber oft spezialisierte Vorverstärker.
- Moving Magnet (MM): Diese Systeme nutzen einen Magneten, der an der Nadel befestigt ist und sich in einer Spule bewegt, um ein elektrisches Signal zu erzeugen. Sie sind einfacher zu handhaben und oft kostengünstiger in der Anschaffung und im Austausch der Nadel.
- Moving Coil (MC): Hier ist die Spule an der Nadel befestigt und bewegt sich in einem statischen Magnetfeld. MC-Systeme sind bekannt für ihre Feinzeichnung und Transparenz, haben aber in der Regel eine geringere Ausgangsspannung und erfordern eine sorgfältigere Justierung.
- High Output MC (HOMC): Eine Weiterentwicklung der MC-Systeme, die eine höhere Ausgangsspannung bietet und somit auch mit MM-Phono-Vorverstärkern kompatibel ist. Sie vereinen oft die klanglichen Vorteile von MCs mit der einfacheren Handhabung von MM-Systemen.
Tonarmtypen und ihre Besonderheiten
Auch bei den Tonarmen gibt es unterschiedliche Konstruktionen, die sich auf die Justierung auswirken können:
- Statisch balancierte Tonarme: Dies ist die häufigste Bauart bei Plattenspielern. Sie werden durch ein Gegengewicht austariert, um die Auflagekraft einzustellen.
- Dynamisch balancierte Tonarme: Hier wird die Auflagekraft durch eine Feder eingestellt, was eine feinere Abstimmung ermöglicht.
- Tangentialtonarme: Diese Tonarme bewegen sich parallel zur Plattenrille und minimieren so den Skating-Fehler. Die Justierung kann hier komplexer sein.
Die wichtigsten Einstellparameter für perfekten Klang
Um den optimalen Klang aus Ihrem Plattenspieler herauszuholen, müssen Sie vier Hauptparameter akribisch einstellen: Auflagekraft, Antiskating, Tonarmhöhe (VTA) und Azimut.
1. Auflagekraft (Tracking Force)
Die Auflagekraft ist die vertikale Kraft, mit der die Nadel in die Rille der Schallplatte gedrückt wird. Eine zu geringe Auflagekraft führt zu Verzerrungen und einem unpräzisen Klang, da die Nadel nicht stabil in der Rille sitzt. Eine zu hohe Auflagekraft hingegen belastet die Rille und die Nadel übermäßig und kann zu vorzeitigem Verschleiß führen.
Einstellung: Die vom Hersteller des Tonabnehmers empfohlene Auflagekraft ist der Ausgangspunkt. Diese Angabe finden Sie im Handbuch des Tonabnehmers oder auf der Website des Herstellers. Die meisten Tonarme verfügen über ein Gegengewicht, das zur Einstellung der Auflagekraft dient. Verwenden Sie zur präzisen Messung eine separate Tonarmwaage. Beginnen Sie mit dem unteren Ende des empfohlenen Bereichs und hören Sie sich durch. Manche bevorzugen eine leicht höhere Auflagekraft für mehr Stabilität, andere eine minimal niedrigere für geringeren Verschleiß. Experimentieren Sie vorsichtig innerhalb des vom Hersteller vorgegebenen Bereichs, um den für Sie besten Kompromiss zu finden.
2. Antiskating (Seitenführungskraft)
Während sich die Schallplatte dreht, zieht die Rille die Nadel nach innen. Dieser Effekt, bekannt als Skating, übt eine seitliche Kraft auf den Tonarm aus. Ohne Ausgleich würde die Nadel ungleichmäßig auf der linken und rechten Seitenwand der Rille aufliegen, was zu Verzerrungen und erhöhtem Verschleiß führt. Das Antiskating-System wirkt dieser Kraft entgegen, indem es eine nach außen gerichtete Kraft auf den Tonarm ausübt.
Einstellung: Die Grundeinstellung für das Antiskating ist in der Regel identisch mit dem Wert der Auflagekraft. Wenn Sie also eine Auflagekraft von 1,8 Gramm eingestellt haben, beginnen Sie mit einem Antiskating-Wert von 1,8. Viele Plattenspieler verfügen über ein Einstellrad oder einen Hebel für das Antiskating. Die optimale Einstellung wird oft durch Hören ermittelt: Ein zu starkes Antiskating kann zu einem dünneren Klang führen, ein zu schwaches zu Verzerrungen, insbesondere in den inneren Rillen einer Platte. Einige audiophile Anwender nutzen Testplatten mit speziellen Antiskating-Spuren, um eine exakte Einstellung vorzunehmen.
3. Tonarmhöhe (Vertical Tracking Angle – VTA)
Der VTA beschreibt den Winkel, in dem die Nadel die Schallplattenrille vertikal durchläuft. Ein korrekt eingestellter VTA ist entscheidend für eine ausgewogene Klangwiedergabe, insbesondere bei den Frequenzbereichen.
Einstellung: Der Tonarm sollte parallel zur Plattenoberfläche verlaufen, wenn die Nadel in der Rille liegt. Bei den meisten Tonarmen kann die Höhe über einen Stellring am Tonarmbasis justiert werden. Beginnen Sie damit, den Tonarm so einzustellen, dass er parallel zur Platte ist. Drehen Sie dann eine Testplatte und hören Sie auf die Details und die Klarheit der Höhen und Mitten. Eine leicht nach unten geneigte Nadel (Tonarmende angehoben) kann zu einem analytischeren Klang führen, während eine leicht nach oben geneigte Nadel (Tonarmende abgesenkt) den Klang wärmer machen kann. Die optimale Einstellung ist oft subtil und hängt stark vom Tonabnehmer und Ihren persönlichen Vorlieben ab. Achten Sie auf die Wiedergabe von Stimmen und Hochtoninstrumenten.
4. Azimut
Der Azimut bezeichnet den Winkel, in dem die Nadel senkrecht zur Plattenoberfläche in die Rille eintaucht. Ist der Azimut nicht korrekt, taucht die Nadel schief in die Rille ein, was zu einer asymmetrischen Abtastung führt und Stereosignale beeinträchtigen kann.
Einstellung: Ein korrekter Azimut bedeutet, dass die Nadel exakt senkrecht zur Plattenrille steht. Dies ist oft die schwierigste Einstellung, da sie minimale Bewegungen der Nadel erfordert. Viele Tonarme bieten eine Möglichkeit, den Azimut durch Drehen des Tonabnehmers im Headshell zu justieren. Eine einfache Methode zur Überprüfung ist die Verwendung eines kleinen Spiegels, den Sie auf die Plattenteller legen und dann den Tonabnehmer darüber positionieren. Die Nadel sollte auf dem Spiegel senkrecht stehen. Achten Sie auf die Balance des Stereobildes. Wenn Stimmen oder Instrumente zu stark in eine Richtung verschoben klingen, könnte dies auf einen falschen Azimut hindeuten.
Kalibrierungswerkzeuge und Hilfsmittel
Für eine präzise Einstellung sind einige spezielle Werkzeuge empfehlenswert. Diese helfen Ihnen, die Einstellungen exakt vorzunehmen und menschliche Fehler zu minimieren.
- Tonarmwaage: Unverzichtbar zur exakten Einstellung der Auflagekraft. Es gibt sowohl digitale als auch analoge Modelle.
- Protraktor (Tonarm-Justierschablone): Dient zur korrekten Einstellung des Überhangs und des Skating-Kompensators.
- Testplatten: Spezielle Schallplatten mit Sinuswellen, Rauschsignalen und Antiskating-Spuren. Diese sind hervorragend geeignet, um VTA, Antiskating und Azimut durch Hören zu optimieren.
- Wasserwaage: Eine präzise Wasserwaage ist wichtig, um sicherzustellen, dass Ihr Plattenspieler waagerecht steht, was für alle weiteren Einstellungen eine Grundvoraussetzung ist.
- Stroboskopscheibe: Zur Überprüfung der korrekten Plattentellerdrehzahl.
Zusammenfassung der Einstellparameter in der Übersicht
| Einstellparameter | Zweck | Einstellungsmethode | Auswirkungen bei Fehljustierung |
|---|---|---|---|
| Auflagekraft | Sorgt für stabilen Kontakt der Nadel in der Rille | Tonarmwaage, Gegengewicht | Verzerrungen, übermäßiger Verschleiß (zu hoch); Verzerrungen, Sprünge, unpräziser Klang (zu niedrig) |
| Antiskating | Komensiert die nach innen gerichtete Skating-Kraft | Antiskating-Rad/-Hebel (oft identisch mit Auflagekraft) | Asymmetrischer Verschleiß, Verzerrungen (zu niedrig); dünner Klang (zu hoch) |
| VTA (Tonarmhöhe) | Beeinflusst den vertikalen Abtastwinkel der Nadel | Tonarmbasis-Höhenverstellung | Ungenauer Frequenzgang, fehlende Details, harscher Hochton oder dumpfer Bass |
| Azimut | Stellt sicher, dass die Nadel senkrecht in der Rille steht | Justierung des Tonabnehmers im Headshell | Fehlbalance im Stereobild, reduzierte Räumlichkeit, Phasenprobleme |
| Überhang & Kröpfung | Minimiert Spurfehlwinkel über die gesamte Plattenseite | Protraktor, Ausrichtung des Tonabnehmers im Headshell | Verzerrungen, insbesondere in den inneren Rillen; erhöhter Verschleiß |
Schritt-für-Schritt-Anleitung zur optimalen Einstellung
Eine systematische Vorgehensweise ist der Schlüssel zur erfolgreichen Einstellung Ihres Tonabnehmers und Tonarms.
- Vorbereitung: Stellen Sie sicher, dass Ihr Plattenspieler auf einer stabilen, waagerechten Oberfläche steht. Reinigen Sie Ihren Plattenteller und das Headshell.
- Tonabnehmer montieren: Montieren Sie den Tonabnehmer gemäß den Anweisungen des Herstellers im Headshell. Achten Sie auf die korrekte Ausrichtung.
- Auflagekraft einstellen: Befolgen Sie die Empfehlungen des Tonabnehmerherstellers. Nutzen Sie eine Tonarmwaage für präzise Messungen.
- Antiskating einstellen: Beginnen Sie mit einem Wert, der der Auflagekraft entspricht. Passen Sie ihn später durch Hören an.
- VTA einstellen: Richten Sie den Tonarm zunächst parallel zur Plattenoberfläche aus. Nutzen Sie Testplatten und Ihre Ohren zur Feineinstellung.
- Azimut prüfen und einstellen: Dies erfordert oft Geduld. Nutzen Sie die Spiegelmethode oder achten Sie auf die Balance des Stereobildes.

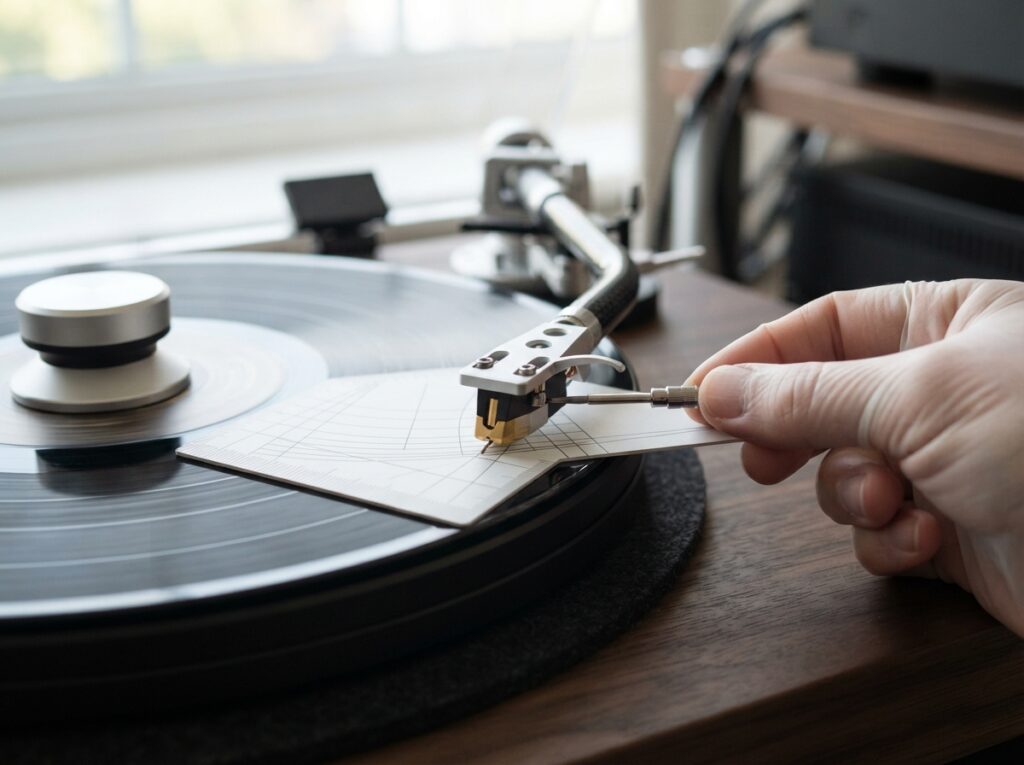

- Überhang und Kröpfung prüfen: Verwenden Sie einen Protraktor, um sicherzustellen, dass der Tonabnehmer in zwei Punkten der Rille optimal ausgerichtet ist. Dies minimiert den Spurfehlwinkel.
- Testen und Anpassen: Legen Sie eine gut aufgenommene Schallplatte auf und hören Sie kritisch auf Klangdetails, Verzerrungen und die Balance des Stereobildes.
Häufige Fehler und wie man sie vermeidet
Selbst bei sorgfältiger Vorgehensweise können Fehler unterlaufen. Hier sind einige der häufigsten:
- Ungenaue Auflagekraft: Die Verwendung eines Gewichts oder einer nicht kalibrierten Waage führt zu ungenauen Ergebnissen.
- Falsche Antiskating-Einstellung: Ein zu hoher oder zu niedriger Wert beeinträchtigt den Klang und den Verschleiß.
- Vernachlässigung des VTA: Oft wird der VTA übersehen, obwohl er einen erheblichen Einfluss auf den Klang hat.
- Fehlerhafter Azimut: Kann zu einer schlechten Stereowiedergabe führen und ist schwer zu erkennen.
- Unsaubere Platten und Nadel: Selbst perfekt eingestellte Komponenten können bei verschmutzten Tonträgern oder Nadeln keine gute Leistung bringen.
Die Bedeutung der Reinigung von Schallplatten und Nadel
Eine umfassende Einstellung ist nur die halbe Miete. Die Sauberkeit Ihrer Schallplatten und der Tonabnehmernadel spielt eine entscheidende Rolle für die Klangqualität und die Langlebigkeit.
Plattenreinigung: Staub und Schmutzpartikel in den Rillen verursachen Knistern und Knackgeräusche und können die Nadel beschädigen. Eine regelmäßige Nassreinigung mit speziellen Reinigungsmitteln und Bürsten ist unerlässlich. Antistatik-Sprays können zusätzlich helfen, statische Aufladung zu reduzieren.
Nadelreinigung: Die Nadel sammelt im Laufe der Zeit Staub und Ablagerungen an. Diese können die Klangqualität beeinträchtigen und den Verschleiß beschleunigen. Verwenden Sie spezielle Nadelreinigungsbürsten oder -flüssigkeiten. Führen Sie die Reinigung vorsichtig von hinten nach vorne aus, um die Nadel nicht zu beschädigen.
Das sind die neuesten Tonarmwaage Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Optimaler Klang: Tonabnehmer und Tonarm einstellen
Wie stelle ich die Auflagekraft meines Tonabnehmers korrekt ein?
Die korrekte Einstellung der Auflagekraft beginnt mit der Konsultation der Herstellerangaben für Ihren Tonabnehmer. Diese finden Sie im Handbuch oder auf der Website des Herstellers. Verwenden Sie anschließend eine präzise Tonarmwaage (digital oder analog), um die empfohlene Kraft am Gegengewicht des Tonarms einzustellen. Beginnen Sie oft am unteren Ende des empfohlenen Bereichs und hören Sie sich durch, um den optimalen Kompromiss aus Klang und Verschleiß zu finden.
Was genau ist Antiskating und warum ist es wichtig?
Antiskating ist eine seitliche Kraft, die dem Skating-Effekt entgegenwirkt. Beim Abspielen einer Schallplatte zieht die Rille die Nadel aufgrund der Zentrifugalkraft nach innen. Ohne Antiskating würde die Nadel ungleichmäßig auf den Flanken der Rille aufliegen, was zu Verzerrungen und ungleichmäßigem Verschleiß der Nadel und der Rille führt. Die Einstellung ist entscheidend für eine ausgewogene Stereoabbildung und eine längere Lebensdauer Ihrer Tonträger.
Wie merke ich, ob der VTA (Vertical Tracking Angle) meines Tonabnehmers richtig eingestellt ist?
Ein korrekt eingestellter VTA sorgt für einen ausgewogenen Frequenzgang. Sie können dies durch Hören auf einer gut aufgenommenen Schallplatte überprüfen. Achten Sie auf die Klarheit und Details im Hochtonbereich sowie auf die Präsenz und Definition des Basses. Wenn die Höhen zu harsch klingen oder die Bässe zu dumpf, könnte der VTA angepasst werden müssen. Die Nadel sollte idealerweise parallel zur Plattenoberfläche verlaufen, wenn sie in der Rille sitzt. Kleine Abweichungen können durch sorgfältiges Ausprobieren ermittelt werden.
Ist es notwendig, einen Protraktor zu verwenden, um den Tonarm einzustellen?
Die Verwendung eines Protraktors ist sehr empfehlenswert, um den Überhang und die Kröpfung des Tonabnehmers korrekt einzustellen. Ein Protraktor hilft, den Spurfehlwinkel über die gesamte Länge der Schallplatte zu minimieren. Ein falscher Spurfehlwinkel führt zu Verzerrungen, insbesondere in den inneren Rillen einer Platte, und kann auch zu erhöhtem Verschleiß von Nadel und Rille führen. Er ist ein wichtiges Werkzeug für die präzise Justierung.
Wie oft sollte ich meine Tonabnehmernadel reinigen und wann sollte ich sie austauschen?
Die Nadel sollte vor jedem Abspielvorgang mit einer speziellen Nadelbürste gereinigt werden, um Staub und Ablagerungen zu entfernen. Die Häufigkeit des Austauschs hängt stark von der Qualität der Nadel, der Auflagekraft, der Pflege und der Anzahl der gespielten Platten ab. Hochwertige Nadeln können oft zwischen 500 und 1.000 Spielstunden halten, aber auch frühe Anzeichen wie Verzerrungen, Verlust von Detailreichtum oder ein dumpfer Klang können auf einen notwendigen Austausch hindeuten.
Kann eine falsche Einstellung meines Tonabnehmers die Schallplatten beschädigen?
Ja, eine falsche Einstellung kann Schallplatten beschädigen. Insbesondere eine zu hohe Auflagekraft oder ein falsch eingestelltes Antiskating führen zu übermäßigem Druck auf die Rille, was zu Abrieb und bleibenden Beschädigungen führen kann. Ebenso kann eine falsch eingestellte Nadel, die nicht korrekt in der Rille sitzt, die feinen Strukturen der Rille zerstören.
Welche Rolle spielt die Ausrichtung des Tonabnehmers im Headshell für die Klangqualität?
Die Ausrichtung des Tonabnehmers im Headshell, oft als Kröpfung oder Überhang bezeichnet, ist entscheidend für die Minimierung des Spurfehlwinkels. Ein korrekt ausgerichteter Tonabnehmer minimiert den Winkel, in dem die Nadel die Rille verfolgt, über die gesamte Länge der Schallplatte. Dies reduziert Verzerrungen und sorgt für eine präzisere Wiedergabe von Stereosignalen und feinsten musikalischen Details.
