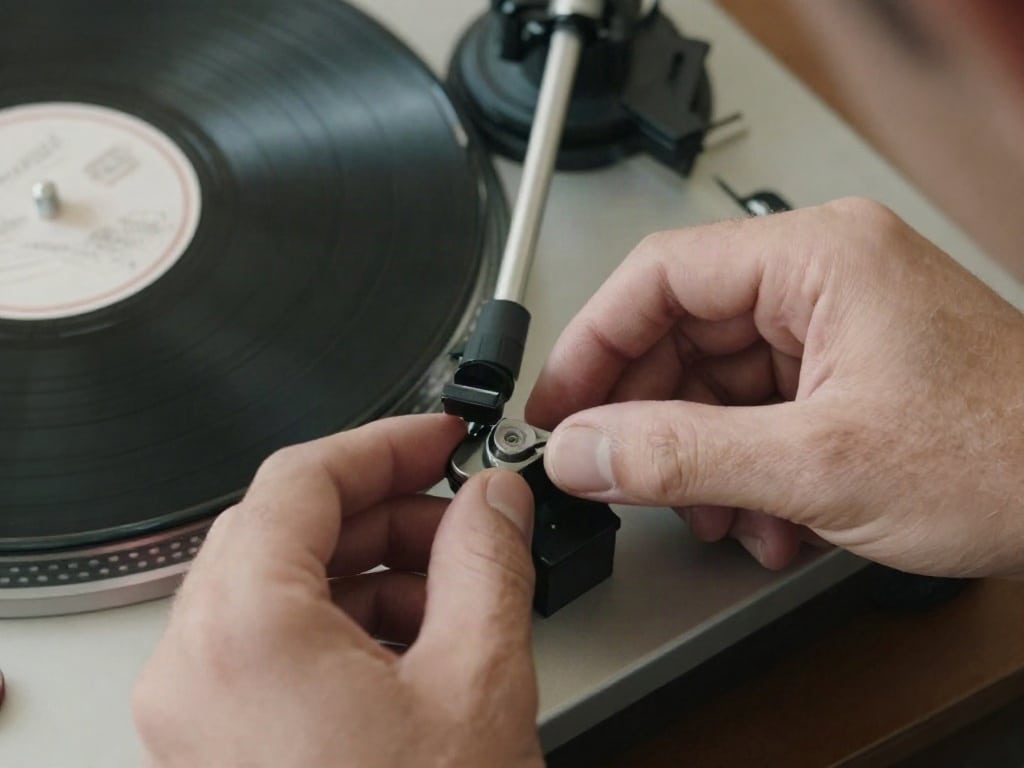

Deine Schallplatten verdienen die bestmögliche Wiedergabe, und das präzise Einstellen deines Tonarms ist dafür entscheidend. Falsch eingestellte Parameter wie Auflagekraft, Antiskating, Azimut und VTA können nicht nur den Klang beeinträchtigen, sondern auch deine wertvollen Platten und die feine Nadel beschädigen. Hier erfährst du, wie du diese kritischen Einstellungen vornimmst, um das volle Potenzial deiner Hi-Fi-Anlage auszuschöpfen.
Das sind die beliebtesten Tonarmwaage Produkte
Die Grundlagen: Warum präzises Tonarmeinstellen unerlässlich ist
Ein korrekt eingestellter Tonarm ist das Herzstück jeder analogen Musikwiedergabe. Er sorgt dafür, dass die Tonabnehmernadel präzise und mit dem richtigen Druck in den Rillen der Schallplatte geführt wird. Dies hat direkte Auswirkungen auf die Klangqualität, die Detailtreue und die Lebensdauer von sowohl deiner Plattensammlung als auch deiner Nadel.
Fehleinstellungen können zu einer Vielzahl von Problemen führen. Ein zu hoher Anpressdruck schädigt die Rillen und nutzt die Nadelspitze schneller ab. Ein zu geringer Druck kann dazu führen, dass die Nadel aus der Rille springt oder unsauber abgetastet wird. Verzerrungen, unklare Basswiedergabe und ein generell matschiger Klang sind oft die Folge.
Die vier entscheidenden Parameter – Auflagekraft, Antiskating, Azimut und VTA (Vertical Tracking Angle) – sind miteinander verknüpft und bedürfen einer sorgfältigen Justage. Jeder dieser Werte spielt eine spezifische Rolle bei der Interaktion zwischen Nadel und Rille.
Auflagekraft: Das Fundament des guten Klangs
Die Auflagekraft bezeichnet das Gewicht, mit dem die Nadel auf die Schallplatte drückt. Sie ist wahrscheinlich der wichtigste und am einfachsten zu verste checkende Parameter. Die korrekte Auflagekraft gewährleistet, dass die Nadel stabil in der Rille sitzt und Verzerrungen minimiert werden.
Wie du die Auflagekraft einstellst:
- Herstellerangaben beachten: Jede Tonabnehmer-Nadel hat spezifische Empfehlungen des Herstellers für die optimale Auflagekraft. Diese findest du im Handbuch des Tonabnehmers oder auf der Website des Herstellers. Die Werte werden meist in Milligramm (mg) oder Gramm (g) angegeben.
- Tonarm ausbalancieren: Bevor du die Auflagekraft einstellst, musst du den Tonarm zunächst horizontal ausbalancieren. Dazu löst du die Kontergewichtsmutter und drehst das Gegengewicht so lange, bis der Tonarm frei in der Luft schwebt, ohne nach oben oder unten zu ziehen. Achte darauf, dass der Tonarm dabei parallel zur Plattentelleroberfläche liegt.
- Auflagekraft einstellen: Sobald der Tonarm ausbalanciert ist, fixierst du die Skala am Gegengewicht. Dann drehst du das Gegengewicht vorsichtig, bis der Zeiger auf der Skala den vom Hersteller empfohlenen Wert anzeigt. Ein kleiner Tipp: Viele Tonarme haben eine separate Skala für die Auflagekraft, die direkt am Gegengewicht angebracht ist. Drehe nur am Gegengewicht selbst, nicht an der Skala.
- Messung mit einer Tonarmwaage: Um absolute Präzision zu gewährleisten, empfiehlt sich die Verwendung einer digitalen Tonarmwaage. Positioniere die Waage auf der Plattentelleroberfläche und senke die Nadel vorsichtig darauf ab. Die Waage zeigt dir dann den tatsächlichen Anpressdruck an. Vergleiche diesen Wert mit deiner Einstellung und korrigiere bei Bedarf.
Eine zu geringe Auflagekraft kann zu Verzerrungen, Sprüngen und einem Verlust von Details führen. Eine zu hohe Auflagekraft belastet die Rille und die Nadel unnötig stark, was zu vorzeitigem Verschleiß und einem dumpferen Klang führt.
Antiskating: Der Gegenspieler des Zentrifugaleffekts
Beim Abspielen einer Schallplatte entsteht durch die Bewegung des Tonarms von außen nach innen ein sogenannter Zentrifugaleffekt. Dieser drückt die Nadel tendenziell zur Mitte der Platte, was zu einer ungleichmäßigen Belastung der beiden Seiten der Rillenflanken führt. Das Antiskating-System wirkt diesem Effekt entgegen, indem es eine Kraft erzeugt, die den Tonarm nach außen zieht.
Warum Antiskating wichtig ist:
- Gleichmäßige Rillenabnutzung: Ohne korrekt eingestelltes Antiskating wird eine Seite der Rille stärker abgenutzt als die andere. Dies kann zu hörbaren Verzerrungen und einem ungleichmäßigen Klang führen.
- Stabilität der Nadel: Eine korrekte Antiskating-Einstellung hilft, die Nadel stabiler in der Rille zu halten und Sprünge zu vermeiden.
Wie du das Antiskating einstellst:
- Grundeinstellung nach Auflagekraft: Die gängigste Methode ist, den Antiskating-Wert gleich dem Wert der Auflagekraft einzustellen. Wenn deine Auflagekraft beispielsweise bei 1,8 Gramm liegt, stellst du das Antiskating ebenfalls auf den Wert, der 1,8 entspricht (die Skala variiert je nach Tonarmmodell).
- Hörtest zur Feinjustage: Für eine optimale Einstellung empfiehlt sich ein Hörtest. Spiele eine bekannte Schallplatte ab, idealerweise mit viel Dynamik und feinen Details. Beginne mit der Grundeinstellung und passe das Antiskating schrittweise an.
- Testschallplatten mit Testsignalen: Es gibt spezielle Testschallplatten mit Sinus- und Rauschsignalen, die das Einstellen des Antiskating erleichtern. Auf diesen Platten werden oft die linken und rechten Kanäle separat oder als kombinierter Ton wiedergegeben. Du hörst, ob die Nadel stabil läuft und ob der Klang ausgewogen ist.
- Beobachtung der Nadel: Bei vielen Einstellungen wirst du feststellen, dass die Nadel in der Rille leicht nach innen oder außen gezogen wird. Ziel ist es, eine neutrale Position zu erreichen, in der die Nadel weder stark zur Mitte noch vom Mittelpunkt weg gedrückt wird.
Eine zu hohe Antiskating-Einstellung kann die Nadel von der inneren Rillenflanke wegschieben, was zu Verzerrungen und einer ungleichmäßigen Abnutzung führt. Eine zu geringe Einstellung lässt den Zentrifugaleffekt dominieren.
Azimut: Der Lotrechtigkeits-Check der Nadel
Der Azimut bezieht sich auf den vertikalen Winkel der Nadel in der Rille, wenn man den Tonarm von vorne betrachtet. Idealerweise sollte die Nadel senkrecht zur Oberfläche der Schallplatte stehen. Ein falscher Azimut kann dazu führen, dass die beiden Stereokanäle nicht korrekt abgetastet werden.
Warum der Azimut wichtig ist:
- Stereotrennung und Phasenlinearität: Ein korrekter Azimut ist entscheidend für eine optimale Stereotrennung und eine präzise Phasenwiedergabe.
- Vermeidung von Phasenverschiebungen: Wenn die Nadel schräg in der Rille steht, kann dies zu Phasenverschiebungen führen, die den räumlichen Eindruck und die Klarheit des Klangs beeinträchtigen.
Wie du den Azimut einstellst:
- Visuelle Inspektion: Die einfachste Methode ist eine sorgfältige visuelle Inspektion. Stelle sicher, dass der Tonarm in der Plattentellerebene waagerecht ist und die Nadel senkrecht in die Rille eintaucht. Dies gelingt am besten bei gutem Licht und wenn du den Tonarm exakt über einer laufenden Platte positionierst.
- Spiegeltrick: Manche Nutzer legen einen kleinen Spiegel auf die Plattentelleroberfläche und beobachten, wie die Nadel darauf reflektiert. Ziel ist es, dass die Nadelspitze und ihr Spiegelbild eine gerade Linie bilden.
- Peilhilfe auf dem Tonarm: Einige Tonarme verfügen über Markierungen oder eine Art Peilhilfe, die dir hilft, den korrekten Azimut zu visualisieren.
- Messinstrumente: Für höchste Präzision gibt es spezielle Azimut-Messgeräte, die eine exakte Einstellung ermöglichen.
Eine Abweichung vom Azimut, selbst wenn sie gering ist, kann sich negativ auf die Klangbühne und die Trennung der linken und rechten Kanäle auswirken. Achte darauf, dass die Einstellung konsistent über die gesamte Platte bleibt.
VTA (Vertical Tracking Angle): Die vertikale Ausrichtung der Nadel
Der VTA beschreibt den Winkel, in dem die Nadel vertikal zur Schallplattenrille steht. Er wird hauptsächlich durch die Höhe des Tonarms am Plattenteller eingestellt. Ein korrekt eingestellter VTA ist entscheidend für eine naturgetreue Wiedergabe von Höhen und eine präzise Abbildung.
Warum der VTA wichtig ist:
- Klangliche Balance: Der VTA beeinflusst maßgeblich die Wiedergabe des Frequenzspektrums, insbesondere der Höhen. Ein falscher VTA kann zu einer zu hellen oder zu dumpfen Wiedergabe führen.
- Detailauflösung: Ein optimal eingestellter VTA ermöglicht der Nadel, die feinsten Details und Nuancen der Rille präzise abzutasten.
Wie du den VTA einstellst:
- Tonarmhöhe als Indikator: Der VTA wird primär durch die Einstellung der Tonarmhöhe am Tonarm-Lager eingestellt. Wenn du den Tonarm tiefer stellst, wird der VTA steiler. Wenn du ihn höher stellst, wird er flacher.
- Horizontale Ausrichtung des Tonarms: Eine gängige Methode zur Grundeinstellung des VTA ist, den Tonarm so einzustellen, dass er parallel zur Plattenteller-Oberfläche verläuft, wenn die Nadel in der Rille liegt. Dies ist ein guter Ausgangspunkt.
- Hörtest zur Optimierung: Die Feinjustage des VTA erfolgt idealerweise durch einen Hörtest. Spiele verschiedene Musikstücke ab und achte auf die Wiedergabe der Höhen.
- „Luft“ und „Bühne“: Ein zu steiler VTA kann die Höhen aggressiv und „spitz“ klingen lassen, während ein zu flacher VTA die Höhen dumpf und „matschig“ erscheinen lässt. Suche nach einer Einstellung, die eine offene, detailreiche und gut abgebildete Klangbühne erzeugt.
- Plattenstärke berücksichtigen: Die Dicke der Schallplatte spielt eine Rolle. Dickere Platten können dazu führen, dass der Tonarm im Verhältnis zur Rille tiefer steht. Passe den VTA gegebenenfalls an, wenn du oft unterschiedliche Plattenstärken abspielst.
Ein zu steiler VTA kann die Höhen betonen und sie aggressiv machen, während ein zu flacher VTA die Höhen abschwächt und den Klang dumpf klingen lässt. Es gilt, die goldene Mitte zu finden, die für deine Ohren und dein System am besten klingt.
Überblick über die Tonarmeinstellungen
| Einstellung | Beschreibung | Wichtigkeit für Klang | Einstellwerkzeuge | Auswirkungen bei Fehleinstellung |
|---|---|---|---|---|
| Auflagekraft | Das Gewicht, mit dem die Nadel auf die Rille drückt. | Sehr hoch: Fundament für Stabilität und Detailwiedergabe. | Tonarmwaage (digital/mechanisch), Gegengewichtsskala. | Verzerrungen, Sprünge, übermäßige Abnutzung von Nadel und Platte, dumpfer Klang. |
| Antiskating | Kraft, die dem Zentrifugaleffekt entgegenwirkt und die Nadel mittig hält. | Hoch: Sorgt für gleichmäßige Rillenabnutzung und stabile Abtastung. | Antiskating-Regler am Tonarm, Testschallplatten. | Ungleichmäßige Rillenabnutzung, Verzerrungen, Nadelwandern, beeinträchtigte Stereotrennung. |
| Azimut | Vertikale Ausrichtung der Nadel in der Rille (von vorne betrachtet). | Mittel bis Hoch: Beeinflusst Stereotrennung und Phasenlinearität. | Visuelle Inspektion, Spiegel, Peilhilfen, spezielle Messgeräte. | Schlechte Stereotrennung, Phasenverschiebungen, beeinträchtigter räumlicher Eindruck. |
| VTA (Vertical Tracking Angle) | Vertikaler Winkel der Nadel zur Rille (beeinflusst durch Tonarmhöhe). | Hoch: Optimiert Frequenzgang (besonders Höhen) und Detailauflösung. | Tonarmhöhenverstellung (Hecklager), Hörtest. | Zu helle/dumpfe Höhen, eingeschränkte Detailwiedergabe, fehlende „Luftigkeit“. |
Das sind die neuesten Tonarmwaage Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Tonarm richtig einstellen – Auflagekraft, Antiskating, Azimut und VTA
Was ist die ideale Auflagekraft für meinen Tonabnehmer?
Die ideale Auflagekraft ist spezifisch für jeden Tonabnehmer und wird vom Hersteller empfohlen. Diese Werte finden Sie in der Regel im Handbuch Ihres Tonabnehmers oder auf der Website des Herstellers. Die Angabe erfolgt meist in Milligramm (mg) oder Gramm (g). Es ist ratsam, sich an diese Vorgaben zu halten und bei Bedarf eine präzise Tonarmwaage zur Kontrolle zu verwenden.
Muss ich Antiskating genau wie die Auflagekraft einstellen?
Das Antiskating wird oft als erste Näherung dem Wert der Auflagekraft gleichgesetzt. Dies ist jedoch keine exakte Wissenschaft und kann je nach Tonarm, Plattenspieler und sogar der Beschaffenheit der Schallplatte variieren. Eine Feinjustage mittels Hörtest oder Testschallplatten ist für die optimale Einstellung unerlässlich, um Verzerrungen und ungleichmäßige Rillenabnutzung zu vermeiden.
Wie oft sollte ich die Einstellungen meines Tonarms überprüfen?
Es ist ratsam, die Einstellungen Ihres Tonarms regelmäßig zu überprüfen, insbesondere wenn Sie neue Schallplatten abspielen oder den Tonabnehmer gewechselt haben. Eine jährliche Überprüfung kann ebenfalls sinnvoll sein, da sich mechanische Teile mit der Zeit leicht verändern können. Bei hörbaren Klangveränderungen sollten Sie die Einstellungen umgehend kontrollieren.
Kann ein falsch eingestellter VTA den Klang wirklich so stark beeinflussen?
Ja, der Vertical Tracking Angle (VTA) hat einen erheblichen Einfluss auf die klangliche Balance, insbesondere auf die Wiedergabe der Höhen. Eine falsche Einstellung kann dazu führen, dass die Höhen entweder zu spitz und aggressiv oder zu dumpf und undeutlich klingen. Die Optimierung des VTA kann die Detailauflösung und die räumliche Abbildung der Musik maßgeblich verbessern.
Was passiert, wenn der Azimut meiner Nadel nicht korrekt ist?
Ein falscher Azimut kann die Stereotrennung beeinträchtigen und zu Phasenverschiebungen führen. Das bedeutet, dass die linken und rechten Kanäle nicht mehr perfekt zueinander passen, was den räumlichen Eindruck der Musik stört und zu einem weniger präzisen Klangbild führt. Achten Sie darauf, dass die Nadel möglichst senkrecht in der Rille steht.
Benötige ich spezielles Werkzeug, um meinen Tonarm richtig einzustellen?
Für die Grundeinstellung der Auflagekraft und des Antiskatings reicht oft das am Tonarm integrierte Gegengewicht und dessen Skala aus. Für eine präzise Einstellung der Auflagekraft ist jedoch eine digitale Tonarmwaage sehr empfehlenswert. Für Azimut und VTA sind oft visuelle Hilfen oder ein geschultes Gehör ausreichend, obwohl spezielle Messgeräte für eine absolute Präzision existieren.
Kann ich meinen Tonabnehmer durch falsche Einstellungen beschädigen?
Ja, insbesondere eine zu hohe Auflagekraft oder ein falsch eingestelltes Antiskating können die Nadelspitze und die Rillen der Schallplatten erheblich beschädigen. Dies führt zu vorzeitigem Verschleiß, hörbaren Verzerrungen und letztlich zum Verlust der Klangqualität. Eine sorgfältige und präzise Einstellung schützt Ihre wertvolle Sammlung.
