Einmesssysteme einfach erklärt

Sind Sie auf der Suche nach einer präzisen Methode, um Messdaten exakt zu erfassen und in digitale Formate zu überführen? Einmesssysteme sind das Rückgrat vieler technischer Disziplinen und ermöglichen die genaue Erfassung räumlicher oder physikalischer Gegebenheiten.

Das sind die beliebtesten Einmesssystem einfach erklärt Produkte

Keine Produkte gefunden.

Was sind Einmesssysteme? Grundlegende Konzepte und Anwendungsbereiche

Einmesssysteme, auch als Vermessungssysteme oder Punktaufnahmesysteme bekannt, sind technische Geräte und Verfahren, die dazu dienen, die genaue Position von Punkten in einem definierten Koordinatensystem zu bestimmen. Dies geschieht typischerweise durch die Erfassung von Abständen, Winkeln oder anderen geometrischen Größen. Die präzise Erfassung dieser Daten ist unerlässlich für eine Vielzahl von Anwendungen, von der Bauplanung und Ingenieurvermessung bis hin zur industriellen Fertigung und der Erstellung digitaler Zwillinge. Sie bilden die Grundlage für die Erstellung von digitalen Karten, 3D-Modellen und präzisen Konstruktionsplänen.

Grundprinzipien der Einmessung

Die Kernfunktion eines Einmesssystems besteht darin, die Koordinaten von Messpunkten in einem dreidimensionalen Raum zu ermitteln. Dies kann auf verschiedene Arten geschehen, abhängig von der zugrundeliegenden Technologie:

• Triangulation: Bestimmung eines Punktes durch Messung der Winkel von bekannten Punkten aus.
• Trilateration: Bestimmung eines Punktes durch Messung der Abstände zu bekannten Punkten.
• Extrapolation: Rückschluss auf fehlende Daten basierend auf vorhandenen Messungen.
• Scannen: Erfassung einer großen Anzahl von Punkten in kurzer Zeit, um Oberflächen und Objekte detailliert abzubilden.

Wichtige Komponenten eines Einmesssystems

Ein typisches Einmesssystem setzt sich aus mehreren Schlüsselkomponenten zusammen, die ineinandergreifen, um präzise Ergebnisse zu liefern:

• Messinstrumente: Dies können Laserscanner, Tachymeter, GPS/GNSS-Empfänger, digitale Theodolite oder auch koordinatenmessende Arme sein. Die Wahl des Instruments hängt von der erforderlichen Genauigkeit, Reichweite und dem Anwendungsbereich ab.
• Datenerfassungsgeräte: Diese nehmen die von den Messinstrumenten generierten Rohdaten auf und speichern sie. Oft handelt es sich um Handheld-Computer oder spezialisierte Aufzeichnungsgeräte.
• Software zur Datenverarbeitung: Nach der Erfassung werden die Rohdaten mit spezieller Software bearbeitet. Diese ermöglicht die Bereinigung, Transformation, Analyse und Visualisierung der Messdaten. Algorithmen zur Punktwolkenverarbeitung und Modellierung sind hierbei entscheidend.
• Referenzsysteme: Zur Sicherstellung der Genauigkeit werden die Messungen immer in Bezug auf ein definiertes Koordinatensystem durchgeführt. Dies kann ein lokales System, ein nationales Gitternetz oder ein globales System wie WGS84 sein.

Arten von Einmesssystemen und ihre Technologien

Die Vielfalt der Einmesssysteme spiegelt die unterschiedlichen Anforderungen der Anwendungsbereiche wider. Jede Technologie hat ihre spezifischen Stärken und Einschränkungen:

Laserscanner

Laserscanner emitieren Laserstrahlen, die von Oberflächen reflektiert werden. Durch die Messung der Zeit, die der Strahl benötigt, um zurückzukehren (Time-of-Flight) oder durch die Analyse der Phasenverschiebung des reflektierten Lichts, wird die Entfernung zum Objekt bestimmt. Kombiniert mit Winkelsensoren, die die Richtung des Laserstrahls erfassen, können Tausende von Punkten pro Sekunde erfasst werden. Dies führt zur Erstellung detaillierter Punktwolken.

• Reichweite: Variiert stark von wenigen Metern bis zu mehreren Kilometern.
• Genauigkeit: Typischerweise im Millimeter- bis Zentimeterbereich.
• Anwendungen: Erstellung von 3D-Modellen von Gebäuden, Geländeaufnahmen, Industrieanlageninspektion, Archäologie, Forensik.

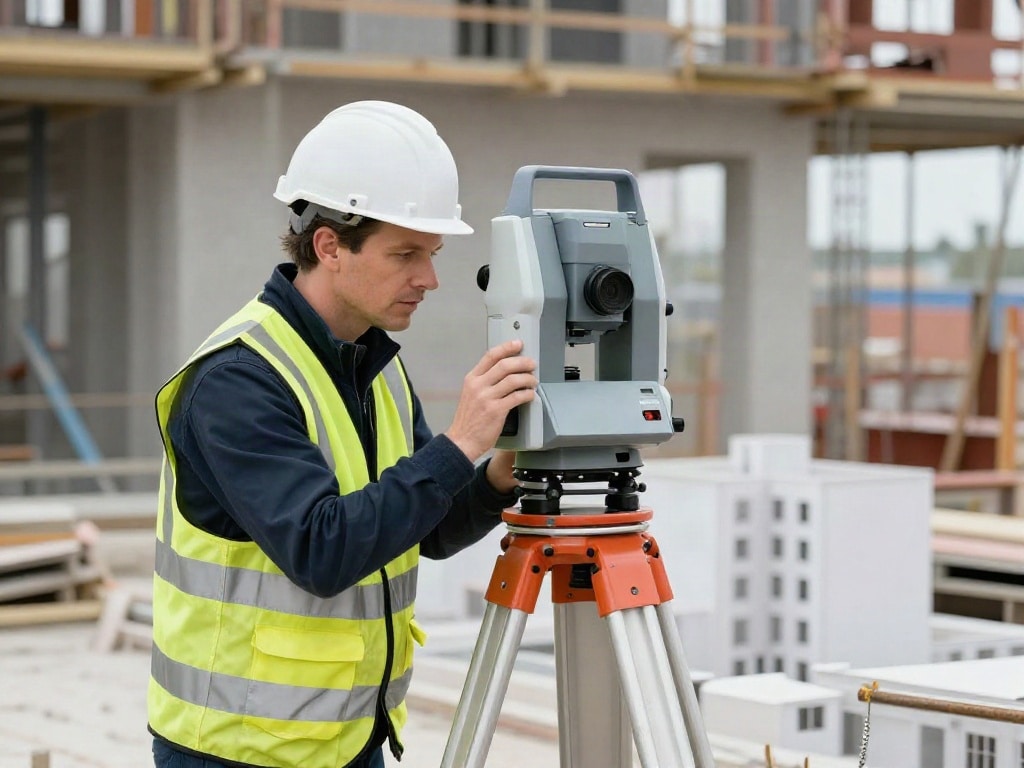

Tachymeter und digitale Theodolite

Diese klassischen Instrumente der Geodäsie messen Winkel (Horizontal- und Vertikalwinkel) und Distanzen präzise. Moderne Tachymeter (oft als Totalstationen bezeichnet) integrieren elektronische Distanzmesser (EDM) und berechnen Koordinaten direkt. Sie sind oft die Wahl für präzise Vermessungen auf Baustellen und für Ingenieuraufgaben.

• Reichweite: Mehrere hundert Meter bis einige Kilometer.
• Genauigkeit: Im Bereich von Bogensekunden bei Winkeln und wenigen Millimetern bei Distanzen.
• Anwendungen: Baubegleitung, Grenzvermessung, Topographie, Ingenieurvermessung.

GPS/GNSS-Empfänger

Global Navigation Satellite Systems (GNSS) wie GPS, GLONASS, Galileo und BeiDou nutzen Satellitensignale, um die Position eines Empfängers auf der Erdoberfläche zu bestimmen. Für höchste Präzision werden oft relative Messmethoden wie RTK (Real-Time Kinematic) eingesetzt, bei denen ein Referenzempfänger Korrektursignale sendet.

• Reichweite: Global.
• Genauigkeit: Mit RTK im Zentimeterbereich, ohne RTK im Meterbereich.
• Anwendungen: Feldvermessung, Landwirtschaftliche Präzisionsanwendungen, Navigation, Kartierung.

Koordinatenmessarme (CMM Arms)

Diese mobilen Messsysteme werden manuell geführt und ermöglichen die taktile Erfassung von Punkten auf Werkstücken oder Bauteilen. Sie sind besonders nützlich für die Qualitätskontrolle und Reverse Engineering in der Fertigung.

• Reichweite: Typischerweise einige Meter.
• Genauigkeit: Im Mikrometerbereich.
• Anwendungen: Qualitätskontrolle in der Automobil-, Luftfahrt- und Maschinenbauindustrie, Prototypenvermessung.

Die Einmessung in der Praxis: Von der Datenerfassung zur Anwendung

Der Prozess der Einmessung ist mehr als nur die reine Datenerfassung. Er umfasst mehrere sorgfältig durchgeführte Schritte:

1. Planung und Vorbereitung

Vor jeder Einmessung steht eine gründliche Planung. Dies beinhaltet die Definition des Messziels, die Auswahl des geeigneten Messsystems und der Verfahren, die Festlegung des Koordinatensystems und die Identifizierung von Referenzpunkten (Festpunkten). Die Sicherheit am Messort ist ebenfalls ein kritischer Faktor.

2. Datenerfassung

In diesem Schritt werden die eigentlichen Messungen durchgeführt. Je nach System kann dies das Ausrichten des Instruments, das Anzielen von Punkten, das Abscannen von Oberflächen oder das Aufzeichnen von Satellitensignalen bedeuten. Die Qualität der Rohdaten hängt maßgeblich von der Sorgfalt und Erfahrung des Messpersonals ab.

3. Datenverarbeitung und -analyse

Die gesammelten Rohdaten sind selten direkt nutzbar. Sie müssen zunächst importiert und verarbeitet werden. Dies umfasst:

• Bereinigung: Entfernen von Ausreißern und fehlerhaften Messungen.
• Transformation: Überführung der Daten in das gewünschte Koordinatensystem (z. B. Umrechnung von lokalen Messnetzen in nationale Gitternetze).
• Ausgleichung: Mathematische Methoden, um die wahrscheinlichsten Koordinaten der gemessenen Punkte zu ermitteln und Fehler zu minimieren.
• Modellierung: Erstellung von 2D- oder 3D-Modellen, Oberflächenmodellen oder Volumina aus den Punktwolken.

4. Ergebnispräsentation und Anwendung

Die finalen Ergebnisse werden in Form von Plänen, Listen, Punktwolken, 3D-Modellen oder Berichten präsentiert. Diese können dann direkt in verschiedenen Softwareanwendungen weiterverwendet werden:

• CAD-Software: Für Planungs- und Konstruktionszwecke.
• GIS-Software: Für geographische Informationssysteme und raumbezogene Analysen.
• BIM-Software: Für Building Information Modeling im Bauwesen.
• Fertigungs- und Prüfsoftware: Für die Qualitätskontrolle und Prozessoptimierung.

Übersicht über Einmesssysteme: Schlüsselmerkmale und Anwendungsfelder

Kategorie	Technologie-Beispiele	Typische Genauigkeit	Hauptanwendungsfelder	Vorteile	Nachteile
Optische Systeme	Laserscanner (terrestrisch, mobil), Tachymeter (Totalstationen), Digitale Theodolite	Millimeter bis Zentimeter (Laserscanner), Millimeter bis Bogensekunden (Tachymeter)	Architektur, Bauwesen, Ingenieurwesen, Denkmalschutz, Vermessung, Industrieinspektion	Hohe Detailtiefe (Laserscanner), präzise Winkel- und Distanzmessung (Tachymeter), gut etabliert	Sichtlinienabhängigkeit, Wetterempfindlichkeit (teilweise), kostenintensiv
Satellitenbasierte Systeme	GPS/GNSS-Empfänger (mit RTK/PPK)	Zentimeter bis Dezimeter (mit Korrekturdaten), Meter (ohne Korrekturdaten)	Feldvermessung, Landwirtschaft, Navigation, Kartierung, Bauwesen (Großflächen)	Große Flächenabdeckung, ortsunabhängig, relativ mobil	Abhängigkeit von Satellitensignalen (Baumbestand, Tunnel, städtische Schluchten), Genauigkeit stark wetter- und empfängerabhängig
Taktile Systeme	Koordinatenmessarme, mobile Messmaschinen (MMC)	Mikrometer bis Sub-Millimeter	Qualitätskontrolle, Reverse Engineering, Werkzeug- und Formenbau, Prototypenvermessung	Sehr hohe Präzision bei direkter Berührung, flexibel einsetzbar für kleine bis mittelgroße Objekte	Begrenzte Reichweite, zeitaufwändige Punktaufzeichnung, nur für zugängliche Oberflächen geeignet
Inertiale Messsysteme (oft kombiniert)	IMUs (Inertial Measurement Units)	Variabel, oft kombiniert mit GNSS für verbesserte Genauigkeit	Navigation, Drohnenvermessung, fahrerlose Transportsysteme, Objektverfolgung	Autarke Messung (kurzzeitig), hohe Dynamikfähigkeit	Drift über die Zeit, erfordern oft externe Referenz zur Driftkorrektur

Häufige Herausforderungen und Lösungsansätze bei der Einmessung

Trotz fortschrittlicher Technologie gibt es bei der Einmessung immer wieder Herausforderungen, die gemeistert werden müssen:

• Zugänglichkeit: Nicht alle Punkte eines Objekts oder Geländes sind leicht erreichbar. Hier können mobile Laserscanner oder Drohnen mit Scannern Abhilfe schaffen.
• Umgebungsbedingungen: Regen, Schnee, Nebel oder starkes Sonnenlicht können die Messungen beeinflussen. Die Wahl des richtigen Messsystems und der Aufnahmezeitpunkt sind hier entscheidend.
• Genauigkeitsanforderungen: Die erforderliche Genauigkeit bestimmt das einzusetzende System. Eine zu geringe Genauigkeit führt zu fehlerhaften Ergebnissen, eine zu hohe Genauigkeit kann unnötige Kosten verursachen.
• Datenvolumen: Moderne Scanner erzeugen riesige Datenmengen. Leistungsfähige Hardware und spezialisierte Software sind für die Verarbeitung dieser Daten unerlässlich.
• Fehlerquellen: Bedienungsfehler, unzureichende Kalibrierung der Geräte oder fehlerhafte Referenzpunkte können zu Ungenauigkeiten führen. Sorgfältige Schulung und regelmäßige Kontrollen sind daher von größter Bedeutung.

Die Bedeutung von Referenzsystemen und Kalibrierung

Ein robustes und korrekt definiertes Referenzsystem ist das Fundament jeder präzisen Einmessung. Ohne ein gemeinsames Bezugssystem wären Messungen aus unterschiedlichen Quellen nicht vergleichbar. Nationale Vermessungsbehörden definieren und pflegen diese Referenzrahmen, an die sich alle professionellen Vermessungsarbeiten anlehnen sollten. Ebenso wichtig ist die regelmäßige Kalibrierung der Messinstrumente. Durch Kalibrierung wird sichergestellt, dass das Gerät seine spezifizierten Genauigkeitswerte einhält und keine systematischen Fehler aufweist. Dies ist ein fortlaufender Prozess, der für verlässliche Ergebnisse unerlässlich ist.

Das sind die neuesten Einmesssystem einfach erklärt Produkte mit der besten Bewertung

Keine Produkte gefunden.

FAQ – Häufig gestellte Fragen zu Einmesssysteme einfach erklärt

Was ist der Unterschied zwischen einem Tachymeter und einem Laserscanner?

Ein Tachymeter misst primär Winkel und Distanzen zu diskreten Punkten, die vom Anwender manuell angezielt werden. Ein Laserscanner hingegen erfasst mittels eines Laserstrahls und integrierter Kameras und Winkelmesser eine große Anzahl von Punkten pro Sekunde, um detaillierte Punktwolken von Oberflächen zu erzeugen.

Wie genau sind GPS-Messungen?

Die Genauigkeit von GPS-Messungen variiert stark. Ohne zusätzliche Korrektursignale (wie bei RTK) können die Ergebnisse im Meterbereich liegen. Mit präzisen Korrekturverfahren wie RTK (Real-Time Kinematic) oder PPK (Post-Processing Kinematic) kann eine Genauigkeit im Zentimeterbereich erreicht werden.

Welches Einmesssystem ist am besten für die Erstellung von 3D-Gebäudemodellen?

Für die detaillierte Erfassung von Gebäudegeometrien und die Erstellung von präzisen 3D-Gebäudemodellen sind terrestrische oder mobile Laserscanner oft die erste Wahl. Sie liefern dichte Punktwolken, die komplexe Architekturen und Oberflächen detailgetreu abbilden.

Wie oft müssen Vermessungsgeräte kalibriert werden?

Die Kalibrierungsintervalle hängen vom Hersteller, dem Gerätetyp und der Intensität der Nutzung ab. Generell wird eine jährliche oder halbjährliche Kalibrierung empfohlen. Vor wichtigen Messprojekten sollten Geräte ebenfalls überprüft und gegebenenfalls kalibriert werden.

Was ist eine Punktwolke?

Eine Punktwolke ist eine Sammlung von Tausenden, Millionen oder sogar Milliarden von Datenpunkten im dreidimensionalen Raum. Jeder Punkt repräsentiert eine Position auf einer Oberfläche oder in einem Objekt, die von einem Einmesssystem (typischerweise einem Laserscanner) erfasst wurde. Punktwolken sind die Rohdaten für die Erstellung von 3D-Modellen.

Kann ich mit einem Einmesssystem auch unterirdische Objekte vermessen?

Herkömmliche optische und satellitengestützte Einmesssysteme sind für die Vermessung unterirdischer Objekte in der Regel nicht geeignet, da ihre Signale nicht durch feste Materialien dringen. Spezielle geophysikalische Methoden oder Radarverfahren (GPR) werden hierfür eingesetzt.
